— 產品中心 —SPD防雷試驗系統
SPD 是 Surge Protective Device 的簡寫，全稱為“浪涌保護器”，當雷電發生時，會在附近的電氣傳輸系統中感應出一個較高的浪涌信號，連接在電氣系統中的較為敏感的電子儀器、家用電器等電子電氣產品可能會因?yàn)槔擞侩娏?、電壓的干擾而導致功能異常、死機、重啟等故障現象，嚴重的可能會導電子元器件起火燒毀等嚴重事故。SPD就是在電路出現瞬態浪涌信號時，可以在極短時間內導通分流，從而避免浪涌對回路中其他設備造成損害。
由于SPD是并聯在回路電源中，如果SPD因失效而短路可能會引起火災等重大事故，因此對于SPD的測試一般包括：I級沖擊電流試驗、II級放電電流耐受試驗、III級浪涌試驗、動作負載試驗、熱穩定試驗、暫態過電壓試驗等多個試驗。
標準
1) GB 18802.1
2) YD 1235.2
3) IEC 61643-11
4) IEC61400-24
5) GB 11032
6) GB/T 16927.1
7) EN 50539-11
設備參數
設備名稱 | 主要參數 | 用途說明 |

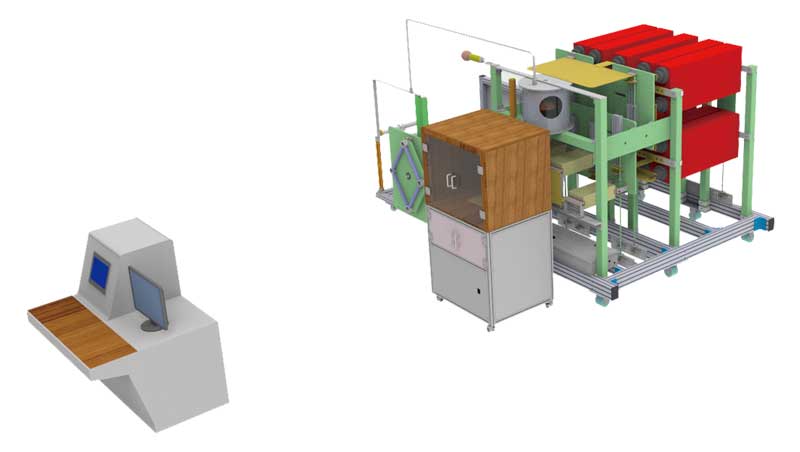

I類、II類沖擊電流測試系統
| 型號：FCG60150CD 輸出波形1:8/20us 5-150kA 輸出波形2:10/350us 2-50kA 兩種波形自動切換，切換時間小于5s 0-360°相位注入功能 | 用于SPD進行沖擊電流測試，模擬雷電電流波形對SPD進行測試，監測其承受瞬態大電流的能量。 自動切換，無需接觸高壓部件，操作更便捷，安全性更高，適合于需要經常更換兩種波形的檢測機構等單位 |

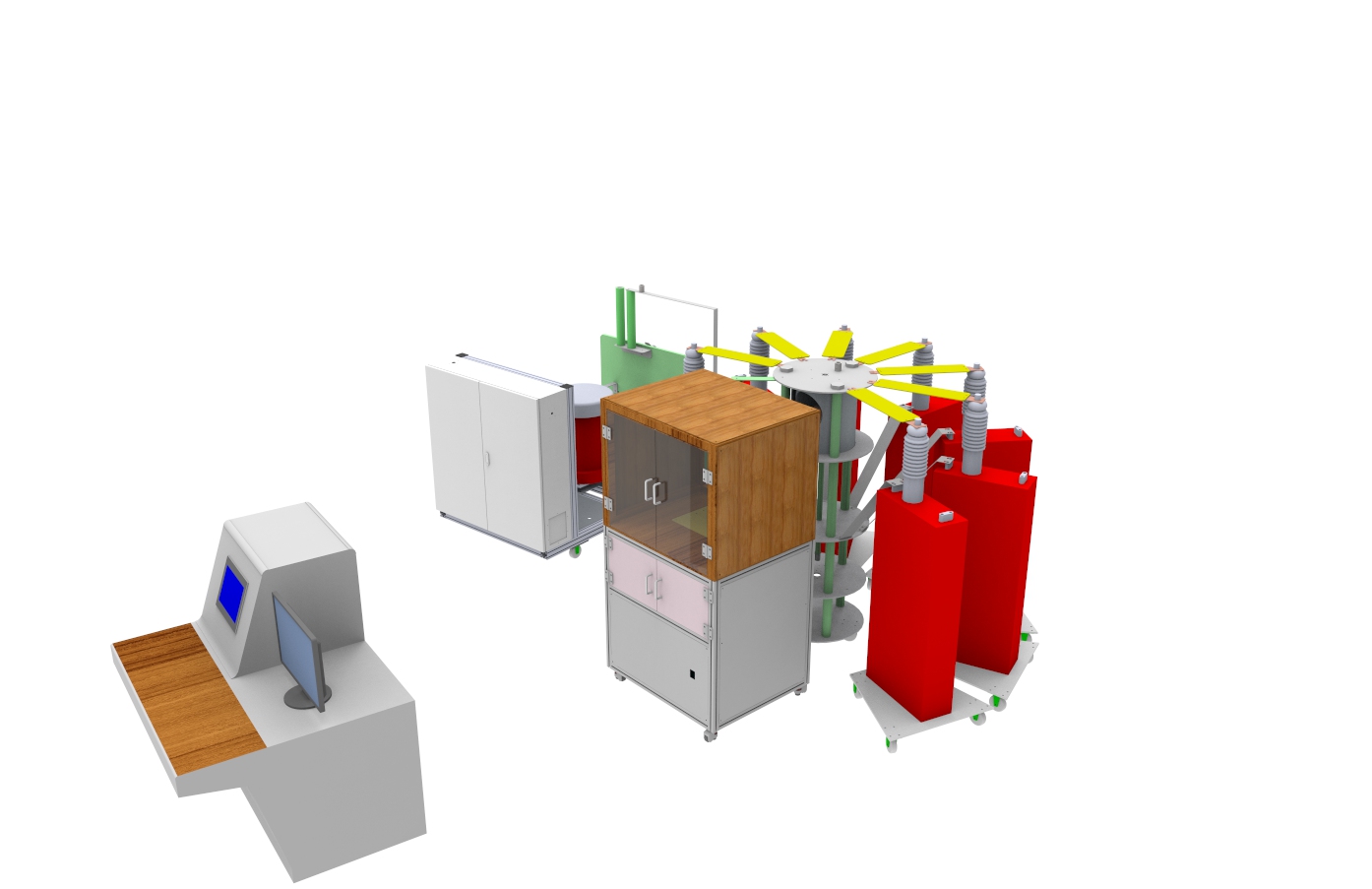

I類、II類沖擊電流測試系統
| 型號：FCG60180M 輸出波形1:8/20us 2-180kA 輸出波形2:10/350us 1-50kA 兩種波形手動切換，切換時間10min 0-360°相位注入功能 | 應用同上，兩種波形通過簡單的手動更換幾個銅排即可，性價比更高 |
I類雷電沖擊電流測試系統
| 型號：FCG15100D 輸出波形:10/350us 1-100kA 負載電感量：0.3uH 負載電阻：100mΩ 8組電容，可實現分組測試 可選自動量程切換，切換時間小于5s 0-360°相位注入功能 | 用于I類直接雷電測試，通過分組設計，可實現最小測試1kA，最大100kA 可滿足GDT、MOV、TVS等器件的SPD產品測試 最大帶負載阻抗100mΩ，最大負載電感0.3uH |

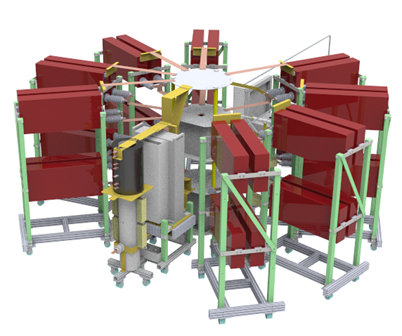

I類Crowbar雷電沖擊電流測試系統 | 型號：FCG-200D-C 輸出波形1:10/350us 5-200kA 輸出波形2:8/20us 5-300kA 負載電感量：15uH 負載電阻：30mΩ 采用Crowbar放電回路形成波尾 帶有波尾調整電阻，可滿足大電感負載產品測試 8組電容，可實現分組測試 0-360°相位注入功能 | 可用于大電感量負載進行測試，最大負載電感量可達15uH，可用于SPD、避雷針、飛機整機、風電葉片、傳輸電纜等雷電直接效應測試 |

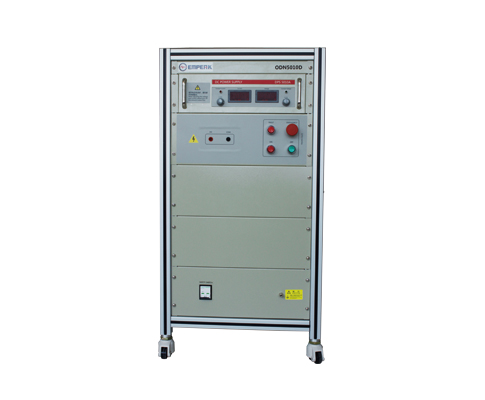

動作負載電源
| 型號：ODN5005AD系列 預期短路電流：最大5A，瞬時20A 負載電壓范圍：AC 500V DC 500V Max. | 模擬SPD的在線工作環境，在工頻或者直流負載下進行沖擊電流測試，檢測其承受負載電源的能力 |

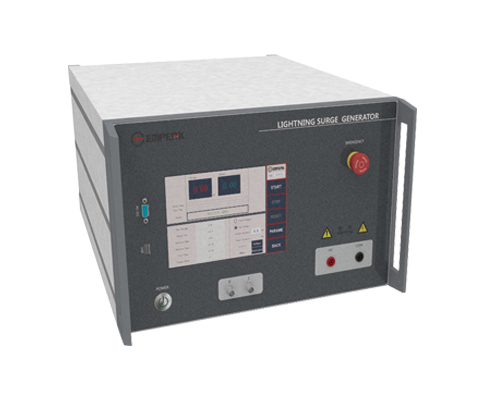

III類組合波發生器
| 型號：FSG-20系列 浪涌電壓： up to 20kV 短路電流：up to 10kA 輸出阻抗：2Ω | 用于測試間隙類SPD的放電電壓 |

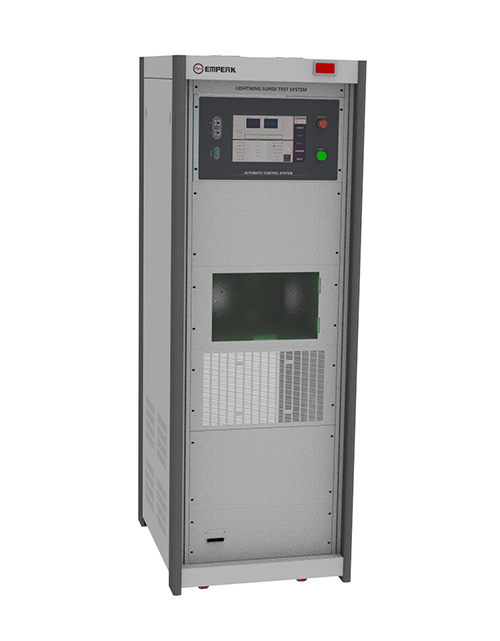

交直流熱穩定測試儀
| 型號：TST 2002AD 輸出電壓：AC2000V 輸出電流：2-2000mA 8路溫度輸入 可配上位機控制測量軟件 | 測試SPD在漏電流增大時，產品的脫扣能力，檢測引起火災的風險因素 |

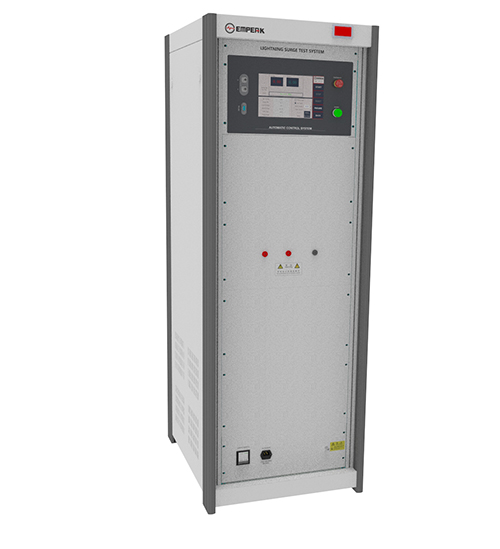

暫態過電壓測試儀
| 高中壓TOV Ut：AC1200V，300A，持續時間200ms Uc：AC110V，AC220V，AC380V等300A 低壓TOV Ut：1.32Uc，1.55Uc，1.73Uc，10A Uc：AC110V，AC220V，AC380V等 可配上位機控制測量系統 | 模擬電源故障引起的暫時過電壓現象，測試SPD承受超過額定電壓的能量，以及因?yàn)槎虝r(shí)過電壓現象可能引起的火災風險。 |

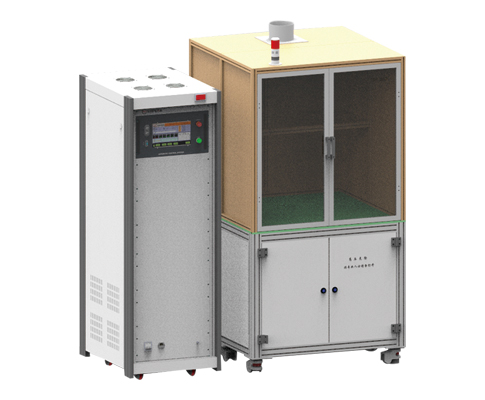

GDT放電電壓檢測儀
| 輸出電壓范圍：0-4500V 輸出波形1：1kV/us 輸出波形2:1.2/50us | 可用于GB18802.311關于GDT的放電電壓測試，發生器最大可輸出4.5kV的脈沖電壓波形 |
